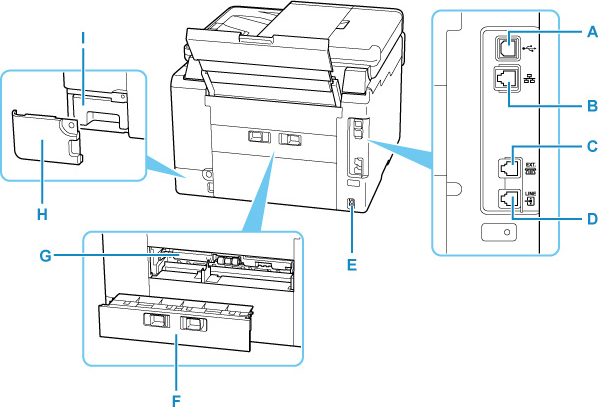

Pohled zezadu

A: Port USB

Zapojte kabel USB propojující tiskárnu s počítačem.

B: Konektor kabelové sítě LAN

Sem zapojte kabel LAN pro připojení tiskárny k síti LAN.

C: Konektor externího zařízení

Do tohoto konektoru se připojují externí zařízení, například telefon nebo záznamník.

D: Konektor telefonní linky

Do tohoto konektoru se připojuje telefonní linka.

E: Konektor napájení

Do této zdířky zapojte přiložený napájecí kabel.

F: Zadní kryt

Tento kryt odpojte při odstraňování uvíznutého papíru.

G: Kryt jednotky pro posuv

Tento kryt otevřete při odstraňování uvíznutého papíru.

H: Údržbový kryt

Otevřete při výměně údržbové kazety.

I: Údržbová kazeta

Absorbuje inkoust použitý k čištění.

Poznámka

• Podrobné informace o výměně údržbové kazety naleznete v tématu Výměna údržbové kazety.

Důležité

• Nedotýkejte se kovového krytu.

• Nepřipojujte ani neodpojujte kabel USB, když tiskárna tiskne z počítače nebo když do počítače skenuje. Může to způsobit řadu potíží.
